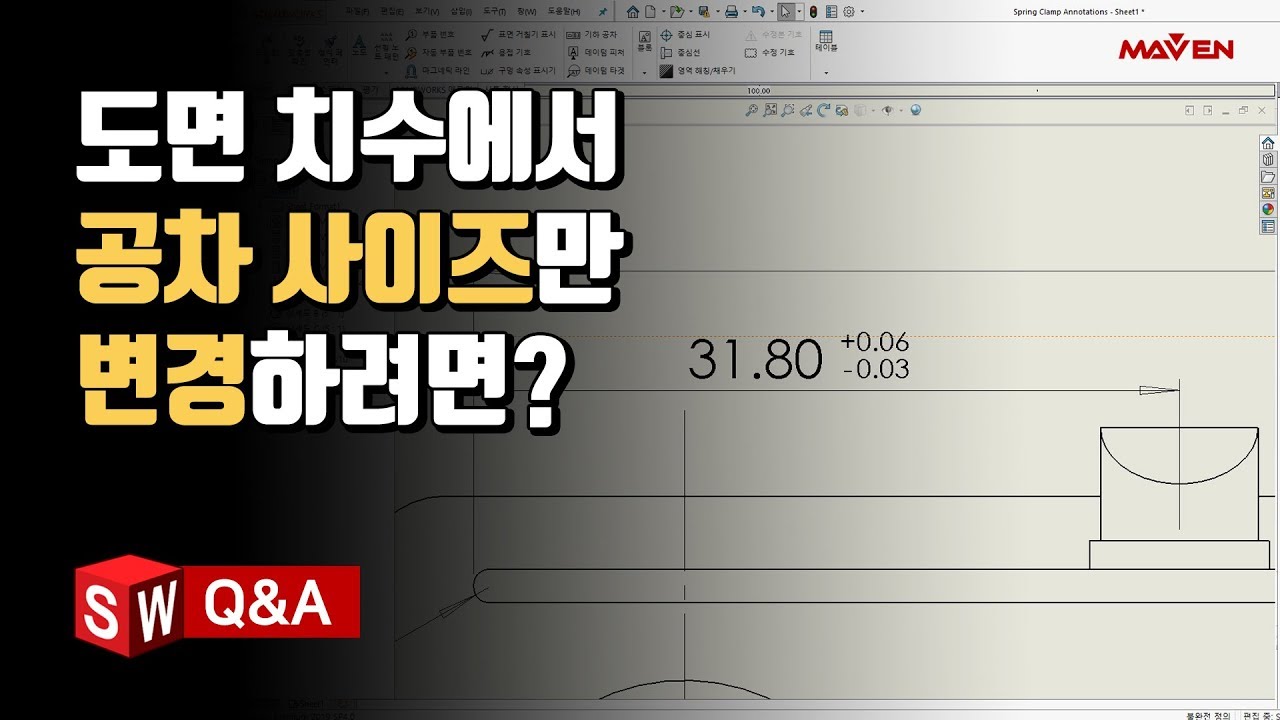

SolidWorks에서 치수 공차 사이즈 줄이는 방법

SolidWorks 사용자는 문서 속성에서 글꼴 크기와 배율을 조정하여 치수 오차를 줄일 수 있습니다.

### SolidWorks 도면 공차 사이즈 줄이기: 간편 설정 방법
* 📌 **경기도 수원시 K4 홍 과장님**의 도면 공차 사이즈(±742) 축소 요청에 대한 해결 방법을 제시합니다.
* 📌 기존 설정은 치수와 공차 사이즈가 동일하게 표시되어 문제 발생.  **공차 크기 조절** 필요성 제기.
* 📌 SolidWorks **옵션 > 문서 속성 > 치수 > 공차** 메뉴에서 공차 유형을 설정합니다.
* 📌  "치수 크기 사용"을 비활성화하고 **골 배율 또는 골 높이**를 조정하여 원하는 공차 크기(예: 2mm)를 설정.
* 📌  0.5 값 입력 후 확인 결과, **공차 사이즈가 줄어든 것을 확인**. 출력 결과 이미지를 통해 시각적으로 확인 가능.
* 📌 다각형에 치수를 부여하고 0 값을 입력해도 **0.5 배율의 공차 사이즈** 적용됨을 보여줍니다.
* 📌 **옵션의 문서 속성에서 공차 관련 설정**을 통해 공차 크기를 직접 변경할 수 있습니다.
* 📌  **메일 또는 기술 연구**를 통해 추가적인 설계 고민 상담 가능.

[음악] 안녕하세요. 설계하게 좋은 날, 신문화입니다.

오늘 고민 사연의 주인공은 경기도 수원시 K4의 홍 과장님입니다. 같이

구매를 들어볼까요? 안녕하세요. 저는 손씨, K3의 설계를 하고 있는 홈 포장입니다.

도면 작성 중 실수를 입력하는데 궁금한 점이 있습니다.

치수 공차 사이즈가 너무 큽니다. 공차 사이즈를 줄일 수 있는 방법이

있을까요? 라고 경기도 수원시 K4 홍 과장님이 사연을 보내셨습니다.

한번 치수 공차 사이즈를 줄이는 방법에 대해서 알아보도록 하겠습니다.

지금 도면을 보시면 어느 정도 작성된 도면입니다.

홍 과장님이 요청하신 것은 공차 사이즈가 ±742인데, 공차

사이즈를 줄일 수 있는 방법에 대해서 문의를 주셨는데요,

한번 공차가 들어간 치수에 대해서 보도록 하겠습니다.

현재 치수 사이즈와 공차 사이즈가 똑같다는 것을 볼 수 있습니다.

이것은 원하시는 것은 공차 사이즈를 작게 표현하고 싶은 이슈인데요,

한번 그 방법에 대해서 알아보도록 하겠습니다. 먼저 SolidWorks에 있는

옵션 항목을 들어갑니다. 옵션 항목에 보시면 문서 속성 탭에 치수 쪽, 그리고 우측 하단에

보시면 공차라고 있습니다. 이 공차 쪽에 들어가 보시면

먼저 공차 유형을 선택해야 되는데, 공차 유형은 제가 좌우상하

없이 역할을 하고 아래쪽에 보시면 글꼴 크기에 있습니다.

현재 치수 크기 사용이 되기 때문에 치수와 공차 치수를 동일한 것을 알 수가

있죠. 이럴 경우 치수 크기 사용을 비활성화한 후에

골 배율을 원하시는 사이즈로 줄 수가 있고, 혹은 골 높이를 통해서

원하시는 공차 사이즈의 높이를 지정할 수가 있습니다.

저는 딱 2mm 크게 공차 사이즈를 원하기 때문에 0.5라고 굵게

입력하게 씁니다. 자, 그러면 우측 상단에 보시는 이미지처럼 0차의 사이즈가 더 작아진

것을 볼 수가 있죠. 확인 버튼을 누르고 다시 한번 출력을 뽑아 보도록 하겠습니다.

현재 보고 있는 이 모델의 다각형에 제가 진 형 치수로 치수를 부여한 후에

항목을 보게 되면은 지금처럼 좌우상하로 해서 사이즈가 좀 더

작은 공차를 볼 수가 있죠.  역학을 보기 위해서 제가 직접 값을 입력해 보도록 하겠습니다.

0점이란 값을 주었을 때도 지금처럼 약 0.5만큼의 배율로 들어간

공차 사이즈를 볼 수가 있습니다. 이렇게 공차 사이즈를 줄이고 싶으시면은 옵션의 무속성

옵션에서 공차 별도의 도구를 통해 공차 크기를 변경하실 수 있습니다.

자, 이렇게 홈 과장님의 고민거리를 해결해 보았는데요. 혹시 홈 과장님과

같은 고민이 있었다면 이런 방식으로 해결해 보시면 될 것 같아요.

설계자 여러분들도 고민거리가 생기시면 메일 또는 기술 연구

쪽으로 고민 사연 보내주세요. 지금까지 설계하게 좋은 날이었습니다.

도면 치수의 공차 사이즈만 줄이고 싶다면? 이렇게 해보세요! | 설계하기 좋은날 | 메이븐 MAVEN

3D 설계 솔루션의 전문가, 메이븐 MAVEN

경기도 수원시 K4 홍 과장님의 도면 작성 중 공차 사이즈(±742)가 너무 크다는 문의

치수 공차 사이즈 줄이는 방법에 대한 질문

현재 치수 사이즈와 공차 사이즈가 동일한 점 언급

SolidWorks를 이용한 공차 사이즈 조정 방법

SolidWorks 옵션 항목에서 문서 속성 탭의 '치수' 및 '공차' 설정 확인

공차 유형 선택 및 글꼴 크기 조정을 통한 공차 사이즈 변경

'치수 크기 사용' 비활성화 후, 글꼴 배율 또는 높이 조정

예시: 2mm 크기의 공차를 위해 0.5 값 입력

다각형에 진 형 치수 부여 후, 작아진 공차 사이즈 확인

옵션에서 공차 별도 도구를 이용한 공차 크기 변경 가능성 제시

유사한 고민이 있는 설계자들을 위한 메일 또는 기술 연구 쪽으로 문의 권장
