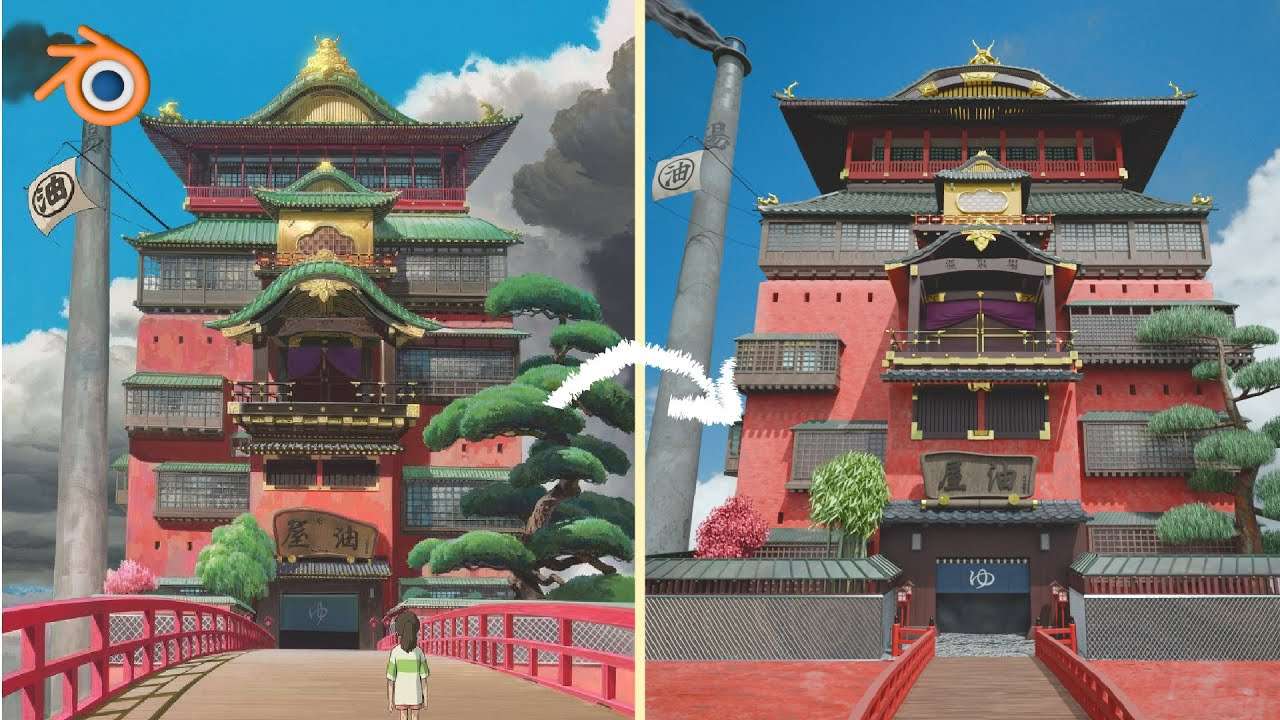

안녕하세요. 보초 모델러 딸깍입니다. 오늘 만들 장면은 지브리 영화

『센과 치히로의 행방불명』에 나온 건물을

만들어 보겠습니다. 우선 163cm 딸깍이를 준비합니다. 딸깍이의 용도는

나중에 건물 사이즈를 재는 자의 역할을 합니다.

카메라를 배치해서 건물 사이즈를 체크해 줄게요. 먼저 1층

건물 뼈대를 잡아줍니다. 윗면을 잡아

컨트롤+B(Bevel)를 해주면 각진 부분이 부드러워져요. 그리고 2층도 만들어

볼게요. 원본과 비교하며 크기 조절해

주고 3층까지 쌓아 줍니다. 건물을

받치는 큐브도 만들어 주고, 오른쪽이

더 길어서 늘려 줄게요. 그리고 원기둥을 생성해서 쭉 늘려 줍니다.

위치를 잡아주고 밑면 크기를 늘려주면

굴뚝 같은 모양이 완성됐어요. 이번엔

다리를 만들어 볼게요. 나무 판자를 우선 하나 만듭시다. 위치를 옮겨

사이즈를 체크해 줄게요. 슬래시(/)를 누르면 원하는 오브젝트만 수정할 수

한 큐브를 생성해 나무 판자에 구멍을 뚫어 줄 거예요. 레몬 큐브를

판자와 분리해주고 미러 모디파이어를

넣어 줄게요. 블렌더에 여러 유용한

모디파이어 기능들이 있는데요. 그중 미러는 원하는 축으로 물체를 반사시켜

줘요. 그리고 내장 에드온인 불투명 에드온을 활성화하면 쉽게 물체를 뚫고

합칠 수 있는데, 자세한 설명이 궁금하다면 링크된 영상을 확인해

주세요. 이번엔 커브를 생성해서 다리가 놓일 경로를 지정해 줄게요. 커브 선택

조절할 수 있는 점이 늘어납니다. 이제 점 하나를 잡고 오키를 눌러주면

선택한 점뿐만 아니라 지금 보이는 원

반경에 영향을 줘서 전부 움직여집니다.

그리고 곡선 끝점을 잡아 Shift+S

커서 투 셀렉티드(Cursor to Selected)를 눌러 3D 커서를 선택한

곳으로 옮긴 후 오리진도 옮겨 줍니다. 그리고 오브젝트 선택 후 Shift+S

셀렉션 2 커서로 3D 커서에 오브젝트를 옮겨 줄 거예요. 그럼 이제

어레이 모디파이어를 넣어 줄게요. 어레이 모디파이어는 분신술처럼 물체를

복사해 주는 기능인데요. 카운트를 늘려

개수를 조절해 줄 수 있습니다. 이번엔 커브 모디파이어를 넣어서 커브 위로

오브젝트가 배치되게 할게요. 그럼 짠! 곡선 다리가 완성됐습니다. 다리 밑을

받쳐줄 판자도 만들어 줄게요. 이건

그냥 면을 많이 잘라 줘서 구부러지게

했습니다. 아래로 내려주고 크기 조절해 줄게요. 자, 길쭉한 네모를 만들어

난간을 만들어 줄게요. 이번에 또 면을

많이 잘라주고 커브 모디파이어를 넣어 배치해 줬습니다. 또 어레이 모디

파이어로 위로 복제.  딸깍!  비해

너무 큰 거 같아서 크기를 좀 줄일게요. 난간이 공중 부양하지 않도록

받쳐주는 기둥도 추가합니다. 커브와 어레이

모디파이어를 넣으면 쉽게 배치. 다만 끝부분은 다른 기둥을 넣을 거라

옆으로 밀어 줄게요. 다시 개수 조절. Shift 키를 누르고 복제한 후 크기를

줄여주면 그럴듯한 난간 완성입니다. 자, 이제 1층 담벼락을 만들어 줄게요.

큐브로 크기 조절해 주고, 이렇게 튀어나와서 마음이 불편할 때 짚이...

피키 스냅 베이스를 활성화시켜 딱

붙여 줄 수 있어요. 오른쪽도 큐브를

배치해 줄게요. 중앙 집 부분도 큐브를

배치합니다. 그리고 딸깍이 보면 전체적인 건물 사이즈를 조절해

줬습니다. 왼쪽 큐브 윗면과 아랫면을 선택해 준

후, 아키로 면을 안으로 밀어 줍니다. 그리고 우클릭, 브릿지 베이스를 하면

선택된 면이 연결되면 뚫려요. 이제 필요 없는 면 전부 선택해서 삭제할게요.

그리고 안쪽 면도 필요 없을 것 같아 컨트롤로 잘라 준 후 삭제해 줬습니다.

빈 곳은 선택 후 F키로 채우기. 오른쪽 큐브도 똑같이 해 줬어요. 자,

컨트롤로 담벼락을 나눠 주고, 아랫면을

선택해서 복사해 준 다음, 피벗으로 분리해 줍니다. 이 면으로 철조망을 만들어

볼게요. 면을 비슷하게 나누려고 가운데

선을 추가한 후, 클릭, 디바이드로 끌어당겨...

아랫면을 전부 복사해 와이어프레임

모디파이어를 넣어 테두리 철조망을

만들어 줍니다. 그리고 철조망을 복사 후 회전시켜 주고 앞면에도 배치해 줄게요.

어레이로 분할. 시술 크기에 맞춰 조절해

줍니다. 이제 큐브를 이용해서 벽의 구멍을 뚫어 줄게요. 뚫을 수 있게

가로 길이를 늘려준 후 어레이 모디

파이어로 분할해 줍니다. 뚫고 싶은

곳에 전체 매치했습니다. 어레이 모디파이어는 전부 적용해 줄게요. 큐브를

컨트롤+J로 합쳐준 후 단면 선택,

컨트롤+Shift+M(마이너스)를 하면 바로 뚫립니다. 자, 이번에는 뭘

만드냐고요? 아치를 안으로 넣어주고 이 면을 위로 올리면 지붕 모양 완성! 네,

지붕을 만들어 보려고 해요. 필요 없는 면을 삭제해 주고, 컨트롤 키로 남은 면을

잘라줍니다. 이렇게 튀어나온 지붕을

만들어 주고요. 모든 면에 적당히 선을 나눠 줄게요. 그리고 와이어

프레임 모디파이어를 넣어 줍니다. 이때

리플레이스 오리지널을 꺼주면 원본

오브젝트 모습이 보여요. 컨트롤+A, 어플라이 로테이션 & 스케일을 해주고

두께 조절을 해주면 균일하게 두께가

잘 들어가요. 그리고 바운더리를 체크하면 메시가 끊긴 경계면이

연결되어 자연스럽더라고요. 필요없는 면은

삭제하고, 새로 선들만 선택해 줄게요. 그리고 복제 후 분리해 줍니다. 같이

복제된 모디파이어는 삭제해 줄게요. 대신 스킨 모디파이어를 넣어 줍니다.

전체 선택 후 컨트롤+A, 사이즈 조절해 줍니다. 그리고 마크 루트를

클릭해 주면 전체 선에 레일 큐브가

들어가게 됩니다. 이걸 내려주면 지붕 받침이 됩니다. 지붕 위로 튀어나오니

크기 조절해 줄게요. 완벽해요! 이제 왼쪽 벼락 쪽 문을 만들어 줄게요.

이 문은 온천으로 들어가려다 센이 인간인

걸 들키고 하쿠와 같이 급히 도망가는

쪽문인데요. 지브리 덕후로서 이런

디테일 놓칠 수 없어요. 큐브를 만들어

벽과 철조망을 뚫어주고 플랜을

생성해서 구멍을 막아 줍니다. 이 플랜에

와이어프레임, 모디파이어까지 넣으면 완성. 이번엔 다리를 마무리해 볼게요.

길쭉한 원기둥을 만들어 배치해 줍니다.

우클릭, 쉐이드, 오토 스무스를 해주면

각진 면이 부드러워져요. 윗면도 너무

각진 것 같아 베벨을 넣어 둥글게

마감할게요. 이제 에지로 면을 넣고, 이

면을 복사해 분리해 줍니다. 위에 손잡이를 만들게요. 2mm 튀어나오게

센과 치히로의 행방불명 온천 3D 모델링 Part.1

하나둘딸깍

센과 치히로의 행방불명 건물 3D 모델링 시작 및 기본 건물 구조 생성

자기 키를 이용한 건물 크기 측정

1층 건물 뼈대 생성 및 컨트롤+B(Bevel)을 이용한 모서리 부드럽게 처리

2층 및 3층 건물 생성 및 크기 조절

건물 받침대 생성 및 크기 조절

다리 모델링: 나무 판자 생성 및 수정, 미러 모디파이어 활용

나무 판자 생성 및 슬래시(/)를 이용한 개별 수정

레몬 큐브를 이용한 구멍 생성 및 미러 모디파이어 적용

커브 생성 및 디바이드 기능을 이용한 조절점 추가

어레이 모디파이어를 이용한 다리 복제

커브 모디파이어를 이용한 다리 배치

다리 밑 판자 생성 및 구부리기

난간 생성 및 커브 모디파이어, 어레이 모디파이어 활용

1층 담벼락 생성 및 피키 스냅 베이스 활용

아키를 이용한 면 안쪽으로 밀어넣기 및 브릿지 베이스 기능 활용

철조망 생성을 위한 면 복사 및 분리

와이어프레임 모디파이어를 이용한 철조망 생성 및 배치

큐브를 이용한 벽 구멍 생성 및 어레이 모디파이어 활용

지붕 뼈대 생성 및 필요 없는 면 삭제

와이어프레임 모디파이어를 이용한 지붕 두께 조절

스킨 모디파이어를 이용한 지붕 받침 생성

소품 모델링 및 배치 (전등, 집 등)

작은 집 모델링 및 와이어프레임 모디파이어, 스킨 모디파이어 활용

창문 집 모델링: 다양한 디자인의 창문 집 생성 및 배치

온천 입구 지붕 및 기와 모델링

원기둥을 이용한 기와 생성 및 어레이 모디파이어 활용

레터스 오브젝트를 이용한 기와 모양 변형

2층 및 3층 건물 모델링 (2편 예고)

2층 건물 구조 생성 및 디테일 작업

3층 건물 구조 생성 (1, 2층과 유사한 과정)
