Now, there is probably no YouTuber who explains the wiring of this input and output like I did today. So, what are you looking for and watching this video today?

Lucky you! Luckily, just leave after watching this video. Then what is it?

This is a real betrayal. Hello. I sympathize with my father. In today's video, there are a lot of people asking me to explain the PLC 2-wire system in the comments of my video.

So, to answer their questions, I will show you today how I wired up the input and output for the 2-wire type.

I'll show you how to input a switch and a 2-wire sensor.

The one I'm holding is a 2-wire NPN, but you can also use this NPN like a PNP.

The 2-wire type, of course, does not work well with the 3-wire type, but the 2-wire type can also be used as a PNP.

Those of you who found my video today are very lucky, so it will be a great help to those who are just starting out.

No one will teach you that, this is a skill once you go out into the field. You can probably learn if you go to a center supported by the government.

Other than that, there is no one who can teach me much, because!? It's technology!!

There are not many people who can teach this technology so easily. I don't think of this as technology. It's basic, so watch my video and take a look.

Now, let me show you while practicing. Please click subscribe and like before watching the video. Let’s start now. Hubie~ Go! I will show you through hands-on practice.

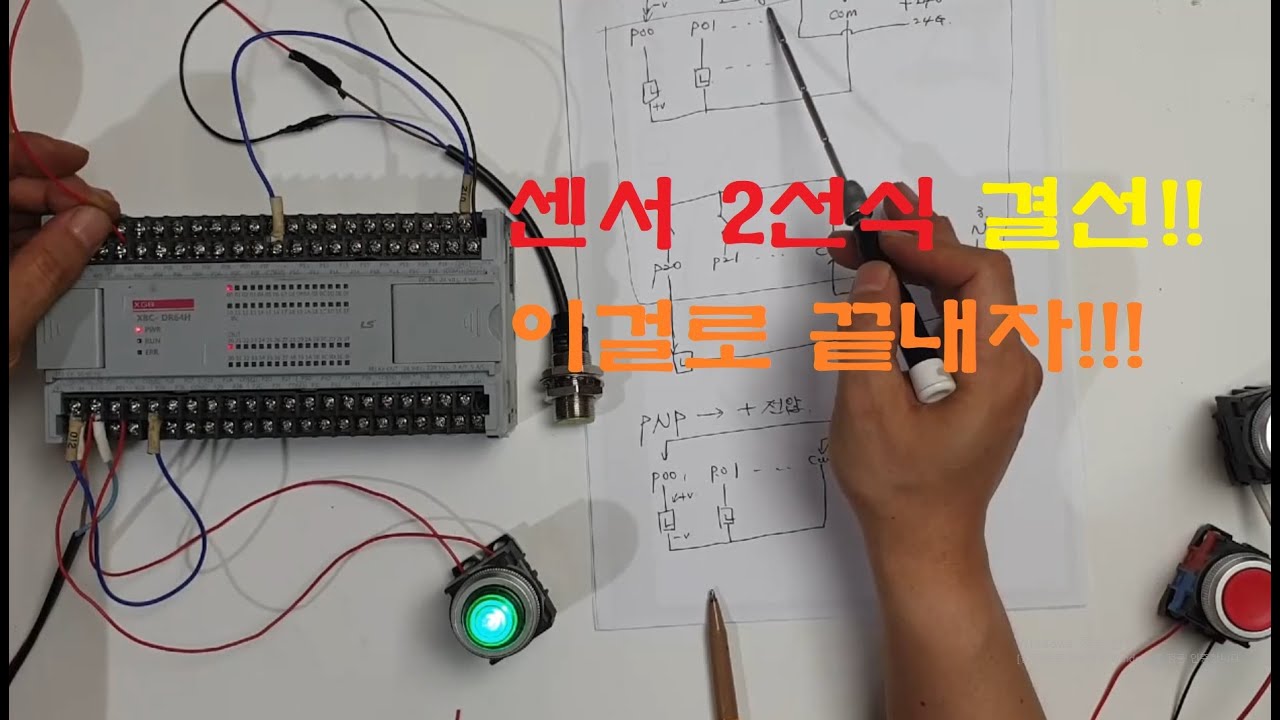

If you look here, I have prepared a two-wire sensor. And the method of inserting the switch sensor and the switch is the same, but the sensor distinguishes between NPN and PNP, and the switch distinguishes between NPN and PNP.

And we prepared a lamp so that output comes out when input is input. First, I will explain the circuit. Here is the PLC. If you look at it, there are a total of 32 input points from P0 to 1F, and there are also 32 output points.

We cannot arbitrarily change the addresses of input and output. Since it is designated, we have to use it as is. Let's simply start with NPN first.

NPN outputs minus volts, right? Then, when looking at the PLC input here, P00 and P01 go straight out like this, and then there is COM.

Here too, COM is from P0 to F, and COM1 is from P10 to 1F.

It doesn't matter because you can see it in person. And DC power comes out at both ends. It says 24V, then minus 24V, and ground.

There is a lamp inside the PLC. If you look at the lamps, there are lamps and lamps. They are all connected internally.

All common lines are connected and are internally connected to COM. Then, since NPN is a negative output, negative volts are input here.

So what happens here? If it's going to be a closed circuit, a positive voltage has to go here. Then, connect the positive voltage to COM and use the negative voltage as P00.

If you are using a 2-wire sensor, here is the sensor.

It's two strands. It's two strands, and it's brown and blue. Then, since the minus signal comes in, there is also a plus and minus signal in the sensor.

Then minus... minus the signal turns blue. When you enter, the sensor here is also a switch.

There is a switch like this. So when an object touches the switch, the switch closes and this negative voltage enters and turns brown.

It comes out brown and goes to P00. In that case, it becomes a single circuit, and whenever an object is detected, the lamp lights up and it recognizes that a signal has been entered.

I'll give it a try first. COM first!
It's best to try it once, right?

I said COM is connected to Plus. If you look here, there is a plus 24 goal. Now, 24 is COM and sensor...

I extended the line because it was short. The black line is minus and the red line is plus. Now, minus!
The negative line is minus 24 volts, right?

The blue wire is black here and is connected to ground. Minus 24 volts enter and pass through the sensor.
It comes out as this brown line.

Right? Then it goes to P0. So now the circuit is like this. The negative voltage passes through the sensor to number P00.

Then, when an object is detected, number P00 should light up, right? Yes? In a way, it's simple like this.

It is the same as the fluorescent light circuit. It's just confusing because I'm not used to it, but it's easy.

Would you mind if you changed your mind? If you follow this circuit, when you come in, right? Whenever the sensor receives input, P00 lights up.

Now, let's take a look at the lamp on the output side as well. Because I need to confirm, in the case of lamp output, if you look here, there is a COM on each of the four terminals.

24V can be used, and 220 can be used. There are numbers P20, P21, etc., and then there is COM.

Next, I will explain that R and N are the hot lines that you all know well, and this is the common line.

In the case of the output section, here there is a relay inside, so you can think of this switch as the opposite of the input.

This is inside the PLC. This is what the inside looks like. All switches are connected. This time it is connected via COM.

Then this time, there is a lamp on the other side like this. Then, the output of the hot wire must go through the switch to prevent failure or malfunction.

Our fluorescent lights are like that too. Then, the R phase is set up so that the hot wire goes through COM, and the one commonality of the N phase is one went towards the ramp.

And when the hot wire comes out from the internal output of P20, what comes out is like this, and it becomes another closed loop.

Now, let me see if it's right. Where's the lamp? N prize! I will turn off the PLC power.

This is the RN phase. I connected it to the power source. And the hot wire is connected to COM. The COM terminal is here. You connect it and it goes to the hot line.

Right? R-phase connection was made. And at number 20, a terminal comes out of the lamp.

Number 20 is here. This completes the lamp wiring. Then, if I hold this metal object to the sensor... Turn it on.

When you point it to the sensor, the lamp should light up. I'll see. The light comes on, right?

If you look at it this way, input and output are opposites. You can turn it around and think about it.

Anyway, if we think of a sensor as a switch, it is a switch, right? If you think of this as a button switch, you can think of it as just pressing a button, right?

Now, this time, we will take this NPN and make it into PNP. The output part is the same. I use it the same way.

Now, in the case of PNP, PNP is a positive P, so a positive voltage is output. Then, when there are P00 and P01, there are lamps in all inputs inside.

I told you. This connects to this COM, and we have plus 24 and minus 24 volts.

Then, since positive voltage is input, plus will be the input. Since positive voltage will be input, negative voltage should be the input here.

Then this time, the minus will be entered like this. So here we have this same sensor, right? It's a sensor. There are two sensors, brown and blue.

This time, the plus must be included. Then brown. The brown one is connected to the plus side, and the brown side goes to the plus voltage, so it looks like this.

But here they change brown and blue. Then, in the case of PNP and NPN sensors, there is a direction.

Since there is a direction, it is not recognized, and the signal continues to be transmitted. I will show you that as well.

The first time was negative. This time, this COM connected the negative voltage COM to 24V GND, and the sensor goes into plus 24V, and the blue goes through plus 24V, consumes it, and goes to P0.

The output is the same. Let me put a sensor on it. It's now a PNP runoff. What do you think? The light comes on.

But here, the brown and blue are reversed. If that happens, the sensor will not recognize it and the output will continue to go out.

Take a look at this brown and blue color. Brown has a minus sign, connect the blue line to the plus line, and connect the brown line to the terminal.

So what happens to him? It doesn't recognize it like this. The output just keeps coming out.

Anyway, even though I said it was a switch, there is an electronic device inside. Since there is a transistor element, the direction changes and the output continues to come out.

You have to remember this in your head. When using PNP, a plus comes out, so you hold the COM toward the minus side.

With NPN, you hold the COM toward the plus side because it comes out negative. And when the signals from the remaining sensors go, I set them as positive, so the negative ones appear in blue first.

There is direction. DC is connected to blue, and the negative voltage produced by its consumption goes into the PLC input.

You can think of it that way. The switch is the same too. Since it is the same as the sensor anyway, the switch has no direction.

The switch has no direction, so you can use it either left or right. Minus goes through the switch and enters the signal.

This way, whenever you press the button, you will see a signal coming out each time you press it. Uh... do you understand?

I explained it in a rather simple way, but if you don't understand it, the most important thing is to watch my video and try to get a PLC or something like this and configure the circuit like this.

It is the easiest to understand and the fastest to learn. I explained the circuit configuration so that input can be given and output received in this way even in a 2-wire type.

Anyway, I hope my explanation will be helpful to those who are new to automation.

My video description ends here. Try it again and again. If you watch it again and again, you will automatically understand.

To all of you who are new to automation, cheer up and thank you for watching so far. Thank you.

PLC 2선식센서 회로결선(스위치 결선) 총정리!!

아빠의공구함

이 영상은 PLC 2선식 센서와 스위치의 결선 방법을 NPN과 PNP 모드 모두에서 설명하며, 초보자에게 유용한 실습 예제를 제공합니다.

NPN과 PNP의 차이점을 이해하고, COM 단자 연결 및 센서 배선 시 방향성을 고려해야 정확한 입출력 신호 전달이 가능합니다.

실제 회로 구성을 통해 2선식 센서의 작동 원리를 쉽게 이해하고, 자동화 입문자들이 PLC를 더 잘 활용할 수 있도록 돕습니다.

💡 PLC 2선식 센서 회로 결선, 왜 중요할까요?

PLC 2선식 센서 회로 결선에 대한 시원한 해설이 드디어 등장했습니다! **흔치 않은 정보**를 얻을 기회이며, 특히 자동화 분야 입문자에게는 **엄청난 도움이 될 것**이라고 합니다. 이 기술은 쉽게 접하기 어려운데, 이 영상에서 쉽게 배울 수 있다고 하니 주목해 보세요.

🛠️ 2선식 센서, NPN을 PNP처럼 쓰는 방법?

2선식 센서의 활용법에 대한 중요한 팁이 소개됩니다. **2선식 NPN 센서를 PNP처럼 활용하는 방법**을 제시하며, 이는 3선식 센서에서는 불가능하다고 합니다. 이 방법을 통해 센서 활용의 유연성을 높일 수 있습니다.

NPN 회로 구성의 핵심은 무엇일까요? NPN은 마이너스 볼트가 출력되므로, **PLC 입력 시 COM에 플러스 전압을 연결하고, 마이너스 전압을 P00으로 사용**해야 합니다. 2선식 센서 사용 시, 센서의 갈색 선(플러스)을 P00에 연결하여 폐쇄 회로를 구성합니다. **물체가 감지되면 램프가 켜지는 원리**를 통해 신호 입력을 확인할 수 있습니다.

💡 출력 측 램프 연결, 이것만 기억하세요!

출력 측 램프 연결은 어떻게 해야 할까요? PLC 출력 섹션 내부에는 릴레이가 존재하며, **활선(R상)을 COM에 연결하고, 중성선(N상)을 램프에 직접 연결**합니다. P20과 같은 내부 출력에서 활선이 나오도록 구성하여 폐쇄 루프를 완성합니다. 센서에 물체가 감지되면 램프에 불이 들어오는 것을 확인할 수 있습니다.

🔄 NPN을 PNP로! 회로 변경, 어떻게 해야 할까요?

NPN 회로를 PNP 회로로 변경하는 방법은 무엇일까요? **PNP는 플러스 전압이 출력되므로, COM에 마이너스 전압을 연결**해야 합니다. 센서의 갈색 선(플러스)을 플러스 전압에 연결하고, 파란색 선을 통해 P0로 신호를 보냅니다. **PNP 센서 사용 시 갈색과 파란색 선의 방향성이 중요**하며, 잘못 연결하면 센서가 인식을 못 하고 계속 출력이 나갈 수 있습니다.

✔️ 중요! PNP, NPN 회로 기억해야 할 핵심

PNP와 NPN 회로, 헷갈리지 않도록 핵심을 정리해 드립니다. **PNP는 플러스가 나가므로 COM을 마이너스에, NPN은 마이너스가 나가므로 COM을 플러스에 연결**합니다. 센서에서 오는 신호는 방향성을 가지며, DC는 파란색에 연결하여 소비 후 마이너스 전압이 PLC 입력으로 들어가도록 구성합니다.

자동화 입문자들을 위한 응원의 메시지! **직접 회로를 구성해 보는 것이 가장 빠르고 확실하게 배우는 방법**입니다. 꾸준히 반복하다 보면 자동적으로 이해가 될 것이라고 격려합니다. 자동화를 처음 시작하는 모든 분들을 응원하며, 시청해 주셔서 감사합니다.

아마 제가 오늘 설명드린 것처럼 PLC 입출력 배선을 이렇게 설명하는 유튜버는 없을 겁니다. 자, 오늘 뭘 보고 이 영상을 시청하시려고 하시는 분들은요.

운이 좋으신 겁니다. 운 좋게 이 영상 보고 그냥 가시면 돼요. 그럼 뭐냐?

진짜 배신인 거고. 아빠의 공구함입니다. 오늘 영상은 PLC 2선식에 대해서 제 영상 댓글에 설명해 달라는 분들이 굉장히 많으셨어요.

그래서 그분들의 궁금증을 해소하고자 2선식 입출력을 어떻게 배선하는지 오늘 제가 보여 드리려고 합니다.

스위치 입력하는 방법과 2선식 센서 입력하는 방법을 보여 드릴게요.

제가 들고 있는 거는 2선식 NPN인데 이 NPN을 PNP처럼 쓸 수도 있어요.

3선식은 당연히 안 되겠지만 2선식은 PNP처럼 쓸 수 있다.

오늘 제 영상을 찾으신 분들은 굉장히 운이 좋으신 거고 처음 시작하시는 분들에게는 엄청난 도움이 될 겁니다.

아무도 안 가르쳐 줘요, 이거는 밖에 나가서 실력이에요. 정부 지원하는 센터 가면 아마 배울 수 있을 겁니다.

그거 말고는 저를 많이 가르쳐 줄 사람이 없어요. 왜냐!? 기술이니까!!

이 기술을 이렇게 쉽게 가르쳐 주는 사람이 별로 없어요. 저는 기술이라고 생각 안 해요. 기본이니까 제 영상 보시고 참고하세요.

자, 그러면 실습하면서 보여 드릴게요. 영상 시청하시기 전에 구독과 좋아요 꾹 눌러주세요. 지금부터 시작해 보겠습니다. 흽이~ 고! 제가 직접 실습을 통해서 보여 드리겠습니다.

여기 보시면은 제가 2선식 센서를 준비를 했고요. 그리고 스위치 센서 꽂는 방법이랑 스위치 꽂는 방법은 똑같은데 센서는 NPN, PNP를 구분을 하고 스위치는 NPN, PNP를 구분을 합니다.

이 두 가지다 NPN, PNP 모드를 다 쓸 수 있어요.

그리고 저희는 램프를 준비했는데 입력이 들어왔을 때 출력이 나오게끔. 먼저 회로 설명을 해 드릴게요. 여기 PLC가 있고요. 보시면은 P0부터 1F까지 총 32점 입력이 있고 출력도 32점이 있습니다.

입력과 출력의 어드레스를 임의로 바꿀 수는 없습니다. 지정되어 있기 때문에, 있는 그대로 사용해야 합니다. 간단하게 NPN부터 시작해 보겠습니다.

NPN은 마이너스 볼트가 출력되죠? 그러면 여기 PLC 입력을 봤을 때, P00과 P01이 이렇게 바로 나가고, 그다음에 COM이 있습니다.

여기에서도 COM은 P0에서 F까지, COM1은 P10에서 1F까지입니다.

직접 보면 되니까 상관없고요. 그리고 DC 전원이 양쪽 끝에서 나옵니다. 24V, 마이너스 24V, 그리고 접지라고 쓰여 있습니다.

PLC 내부에는 램프가 있습니다. 램프들을 보면, 램프, 램프들이 있죠. 모두 내부적으로 연결되어 있습니다.

모든 공통선은 연결되어 있고, 내부적으로 COM에 연결되어 있습니다. 그러면 NPN은 마이너스 출력이기 때문에, 마이너스 볼트가 여기에 입력됩니다.

그러면 여기서 어떻게 될까요? 폐쇄 회로가 되려면, 플러스 전압이 이쪽으로 가야 합니다. 그러면 플러스 전압을 COM에 연결하고, 마이너스 전압을 P00으로 사용합니다.

2선식 센서를 사용하는 경우, 여기 센서가 있습니다.

두 가닥입니다. 두 가닥이고, 갈색과 파란색입니다. 그러면 마이너스 신호가 들어오기 때문에, 센서에도 플러스와 마이너스 신호가 있습니다.

그러면 마이너스... 마이너스 신호는 파란색입니다. 들어갈 때, 여기 센서도 스위치입니다.

이런 스위치가 있습니다. 그래서 물체가 스위치에 닿으면 스위치가 닫히고, 이 마이너스 전압이 들어와서 갈색으로 바뀝니다.

갈색으로 나와서 P00으로 갑니다. 그러면 단일 회로가 되고, 물체가 감지될 때마다 램프가 켜지고, 신호가 입력되었다는 것을 인식합니다.

먼저 해보겠습니다. COM 먼저!
한번 해보는 게 제일 좋죠?

COM은 플러스에 연결된다고 했습니다. 여기를 보면, 플러스 24 목표가 있습니다. 자, 24는 COM이고 센서...

짧아서 선을 연장했습니다. 검은색 선은 마이너스이고 빨간색 선은 플러스입니다. 자, 마이너스!
마이너스 선은 마이너스 24볼트죠?

파란색 선은 여기서 검은색이고 접지에 연결됩니다. 마이너스 24볼트가 들어와서 센서를 통과합니다.
이 갈색 선으로 나옵니다.

그렇죠? 그다음에 P0로 갑니다. 그래서 지금 회로가 이렇게 돼 있어요. 마이너스 전압이 센서를 통과해서 P00번으로 갑니다.

그러면 물체가 감지됐을 때 P00번이 불이 들어와야 되겠죠? 그렇죠? 어떤 면에서는 이렇게 간단합니다.

형광등 회로랑 똑같아요. 익숙하지 않아서 헷갈릴 뿐이지 쉽습니다.

마음만 바꾸면 돼요. 이 회로대로 따라 하면 들어올 때, 그렇죠? 센서가 입력을 받을 때마다 P00에 불이 들어옵니다.

자, 이제 출력 측에 있는 램프도 한번 보도록 하겠습니다. 확인해야 되니까, 램프 출력 같은 경우에는 여기 보시면 단자 4개에 각각 COM이 있습니다.

24V도 쓸 수 있고, 220도 쓸 수 있고. P20, P21번 등이 있고, 그다음에 COM이 있습니다.

다음으로 R과 N은 여러분이 잘 아시는 활선이고, 이것은 공통선이라는 것을 설명하겠습니다.

출력 섹션의 경우, 여기 내부에 릴레이가 있어서 이 스위치를 입력의 반대라고 생각하면 됩니다.

이것은 PLC 내부에요. 내부 모습이 이렇습니다. 모든 스위치가 연결되어 있습니다. 이번에는 COM을 통해 연결됩니다.

그러면 이번에는 이렇게 반대편에 램프가 있습니다. 그러면 활선의 출력이 고장이나 오작동을 방지하기 위해 스위치를 통과해야 합니다.

우리 형광등도 그렇습니다. 그러면 활선이 COM을 통과하도록 R상을 설정하고, N상의 하나의 공통성은 램프 쪽으로 향했습니다.

그리고 활선이 P20의 내부 출력에서 나오면 이렇게 나오고 또 다른 폐쇄 루프가 됩니다.

자, 제대로 됐는지 봅시다. 램프는 어디 있지? N상! PLC 전원을 끄겠습니다.

이것이 RN상입니다. 전원에 연결했습니다. 그리고 활선은 COM에 연결되어 있습니다. COM 단자는 여기 있습니다. 연결하면 활선으로 갑니다.

그렇죠? R상 연결이 되었습니다. 그리고 20번에서 램프의 단자가 나옵니다.

20번은 여기 있습니다. 이것으로 램프 배선이 완료되었습니다. 그러면 이 금속 물체를 센서에 대면... 켜세요.

센서에 갖다 대면 램프에 불이 들어와야 되겠죠? 한번 보겠습니다. 불이 들어오죠?

이렇게 보면 입력과 출력이 반대입니다. 돌려서 생각하면 됩니다.

어쨌든 센서를 스위치라고 생각하면 스위치잖아요? 이걸 버튼 스위치라고 생각하면 그냥 버튼 누르는 거라고 생각하면 되겠죠?

이것으로 NPN 설명은 마치겠습니다.

자, 이번에는 이 NPN을 가지고 PNP로 만들 겁니다. 출력 부분은 똑같아요. 똑같이 사용하고요.

자, PNP 같은 경우는 PNP는 플러스 P잖아요, 플러스 전압이 나가는 거고요. 그러면 P00과 P01이 있으면 안쪽에 램프들이 다 있어요.

말씀드렸죠? 이 COM에 연결하고, 저희가 플러스 24V, 마이너스 24V가 있고요.

그러면 플러스 전압이 들어가니까 플러스가 입력이 되겠죠. 플러스 전압이 입력이 될 거니까 여기는 마이너스 전압이 들어가야 되겠죠.

그럼 이번에는 마이너스가 이렇게 들어갈 거고요. 그럼 여기 똑같은 센서 있잖아요? 센서. 센서가 두 개가 있는데, 갈색하고 파란색.

이번에는 플러스가 들어가야 되거든요. 그러면 갈색. 갈색은 플러스 쪽에다 꽂고, 갈색 쪽은 플러스 전압에다 꽂으면 이렇게 되겠죠.

근데 여기에서 갈색과 파란색을 바꿔 놨어요. 그러면 PNP, NPN 센서 같은 경우는 방향성이 있거든요.

방향성이 있기 때문에 인식을 못 하고 계속 신호가 나가요. 그것도 한번 보여 드릴게요.

처음에는 마이너스였죠. 이번에는 이 COM이 마이너스 전압 COM이 24V GND에 연결했고, 센서가 플러스 24V로 들어가고, 파란색이 플러스 24V를 거쳐서 소비해서 P0로 가는 거예요.

그러면 다시 똑같은 회로가 된 거죠.

출력은 똑같습니다. 센서를 한번 대 볼게요. 지금 PNP 런이죠. 어떻습니까? 불이 들어오죠.

그런데 여기에서 갈색과 파란색이 바뀌어 있잖아요. 그렇게 되면 센서가 인식을 못 하고 계속 출력이 나가게 됩니다.

갈색하고 파란색 한번 보세요. 갈색은 마이너스, 파란 선은 플러스 선에 연결하고 갈색 선은 단자에 연결하면요.

그러면 어떻게 되냐? 이렇게 하면 인식을 못 해요. 계속 출력이 그냥 나가 있는 거예요.

어쨌든 제가 스위치라고 했지만, 안에는 전자 장치가 들어 있어요. 트랜지스터 소자가 있기 때문에 방향이 바뀌어서 출력이 계속 나가는 겁니다.

이거를 머릿속에 기억을 하셔야 돼요. PNP를 쓸 때는 플러스가 나가니까 COM을 마이너스 쪽으로 잡고.

NPN은 마이너스가 나가니까 COM을 플러스 쪽으로 잡는 거예요. 그리고 나머지 센서에서 오는 신호들은 제가 플러스를 놨기 때문에 마이너스, 파란색이 먼저 보이는 거예요.

방향이 있는 거죠. DC는 파란색에 연결하고, 소비를 해서 나오는 마이너스 전압이 PLC 입력으로 들어가는 거예요.

그렇게 생각하시면 돼요. 스위치도 똑같아요. 어차피 센서하고 똑같기 때문에 스위치는 방향이 없잖아요.

스위치는 방향이 없기 때문에 왼쪽으로 쓰든 오른쪽으로 쓰든 상관없어요. 마이너스가 스위치를 통해서 신호가 들어가는 거예요.

이렇게 해서 버튼을 누를 때마다 누를 때마다 신호가 나가는 것을 볼 수 있습니다. 어... 이해가 되셨나요?

제가 좀 간단하게 설명을 드렸는데, 이해가 안 되시는 분들은 제 영상을 보시고 PLC나 이런 거를 구해서 이렇게 회로 구성을 한번 해 보세요.

이게 제일 이해하기 쉽고, 제일 빨리 배울 수 있습니다. 2선식에서도 이런 식으로 입력이 들어가고 출력이 나올 수 있도록 회로 구성을 제가 설명을 드렸습니다.

어쨌든 제 설명이 자동화 처음 하시는 분들한테 도움이 됐으면 좋겠습니다.

제 영상 설명은 여기서 마치겠습니다. 자꾸 해 보세요. 자꾸 보다 보면 자동으로 이해가 될 겁니다.

자동화 처음 하시는 모든 분들 힘내시고, 지금까지 시청해 주셔서 감사합니다. 감사합니다.

Introduction and Overview of PLC 2-Wire System

The video promises a unique explanation of PLC input/output wiring.

The video addresses viewer requests to explain the PLC 2-wire system.

The video will demonstrate wiring inputs (switch and 2-wire sensor) and outputs.

The video emphasizes the practical, hard-to-find nature of this knowledge.

Hands-on Demonstration: Wiring and Circuit Explanation (NPN)

The presenter begins a practical demonstration using a 2-wire sensor and a lamp.

The presenter explains the similarities and differences between wiring switches and sensors.

The presenter explains the PLC's input/output points and their fixed addresses.

The presenter explains the NPN circuit, focusing on the negative voltage output.

The presenter details the connection of COM, P00, P01, and DC power.

The presenter explains the circuit's functionality and how the lamp lights up upon object detection.

The presenter demonstrates the practical connection of the components.

Hands-on Demonstration: Output Circuit Explanation (Lamp)

The presenter explains the output circuit, focusing on the lamp and its connection to COM.

The presenter explains the internal relay and switch within the PLC.

The presenter shows the internal wiring of the output section.

The presenter explains the connection of the hot wire (R phase) and common line (N phase) to the lamp.

The presenter demonstrates the connection of the lamp to the output terminal (P20).

The presenter tests the complete circuit, demonstrating the lamp lighting up upon sensor activation.

Hands-on Demonstration: Wiring and Circuit Explanation (PNP)

The presenter explains how to configure the NPN sensor as a PNP sensor.

The presenter explains the PNP circuit, focusing on the positive voltage output.

The presenter explains the connection of the PNP sensor.

The presenter explains the importance of directionality in PNP and NPN sensors.

The presenter demonstrates the PNP circuit connection and its functionality.

The presenter demonstrates what happens when the sensor's polarity is reversed.

The presenter explains why incorrect polarity results in continuous output.

The presenter summarizes the key differences between NPN and PNP wiring.

The presenter explains the lack of directionality in switches.

The presenter encourages viewers to practice and experiment with the concepts.

The presenter recaps the circuit configuration for both 2-wire input and output.

The presenter encourages continued learning and practice.

PLC 2선식센서 회로결선(스위치 결선) 총정리!!

PLC 2선식센서 회로결선(스위치 결선) 총정리!!

스크립트
