South Korea's Oldest Double-Wall Oil Tank Manufacturing Plant: A 50,000L Tank Production Process

한국에서 가장 오래된 공장에서 매일 대형 이중벽 오일 탱크를 생산하고 있습니다.

### 5만 리터 대형 유류 탱크 제작 공정: 충북 음성 공장 탐방
* ⚙️ 충청북도 음성군에 위치한 국내 최초 이중벽 탱크 제조업체의 대형 유류탱크 제조 공정을 소개합니다.
* 📅 이 공장은 하루 평균 3개의 대형 탱크를 생산합니다.
* 📏 CNC 가스 절단기를 이용해 3200mm 지름의 탱크 상단을 절단 (30분~1시간 소요).
* ⚙️ 롤링 프레스 기계로 탱크 상단을 용접하기 쉽게 성형하고, 3025mm 강판을 3롤 벤딩 머신으로 탱크 형태로 가공합니다.
* 焊 자동 용접기를 이용해 탱크 내부 용접을 완료하고, 3개의 강판을 연결하여 탱크 본체를 제작합니다.
* 🔄 탱크를 회전시키는 롤러를 이용해 완벽한 용접을 진행하고, 크레인으로 탱크 본체와 상단을 연결하여 용접합니다.
* 👨‍🔧 산소 절단기로 작업자 출입구(맨홀)을 제작하고, 비파괴 검사를 통해 결함 및 균열을 검사합니다.
* 🛡️ 맨홀에 FRP(섬유강화플라스틱) 코팅을 3회 반복하여 3.2mm 이상 두께를 확보하고, 건조 후 50,000L급 유류탱크 제작을 완료합니다.

Large oil tank manufacturing plant located in Eumseong, Chungcheongbuk-do. This is the oldest factory that first manufactured double-wall tanks in Korea.

This place consistently produces three large oil tanks per day. A CNC gas cutting machine cuts the top of the tank to fit the size of the oil tank.

The cutting process can take anywhere from 30 minutes to an hour. A circular iron plate measuring 3200 mm was created.

Magnet crane, flanging machine. Using a rolling press machine, slightly fold both ends into a shape that is easy to weld.

The tank top is complete. This is a steel plate for making the oil tank body. A 3025 mm size steel plate is placed into a 3-roll bending machine.

Create the tank shape using a bending machine. Internal first welding rail. Place the automatic welder on the rail.

The welder moves along the rail and welds. Grinding work. First welding inside the tank completed.

Steel plate connection process. Three steel plates are joined together to create one oil tank. Submerged automatic welding machine.

For full welding, turning rollers under the tank twirl the tank. Flux. Body internal welding completed. Connect the body and top plate using a crane.

The part where the body and the head plate meet is welded. Single automatic welding machine. The body and top are connected.

Measure the size to assemble the manhole. Calipers for re-authorization. Make a hole using an oxygen cutter.

It is a highly difficult task that must be completed without error. A place for a manhole has been created.

Manhole attachment. This is an inspection manhole that allows people to enter the tank. Manhole production completed.

Steel plate external welding, flux. Welding is done on a rotating tank. Detector for non-destructive testing.

Non-destructive testing is a test that identifies defects in a tank without damaging the tank. Defect and crack inspection.

Spray magnetic particles and carefully check for defects. Glue the fiberglass mat over the manhole.

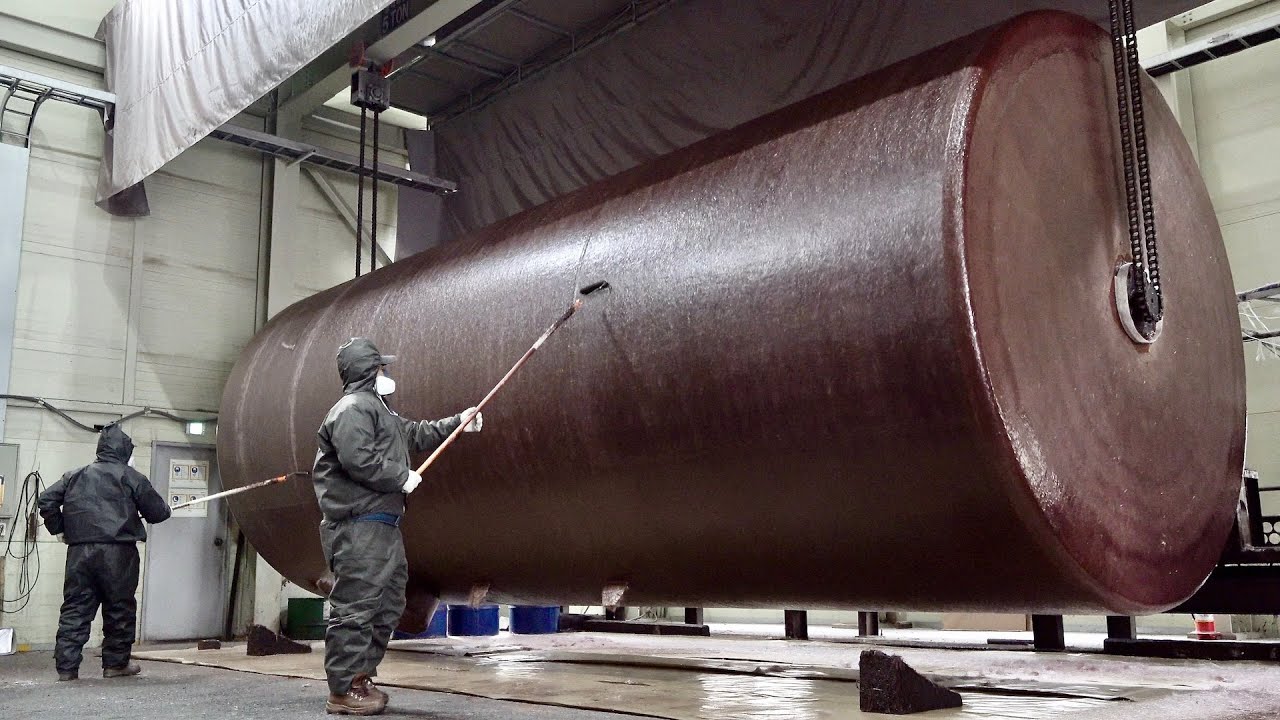

Apply resin solution. Apply resin on top of the fiberglass to prevent it from falling off. FRP cladding coating process

Glass fiber comes out from the top and resin comes out from the bottom to coat the surface. The FRP process must be repeated three times to create a usable thickness.

Rolling work. The rolling action flattens the fiberglass. Rinse the roller with water. Finishing resin coating

Hot air blower. We only use hot air blowers to dry in winter. Dry at a temperature of 35 to 40 degrees Celsius for about 1 hour.

Oil press attachment. Move the manufactured tank to loading. Measure the FRP coating thickness. It must be more than 3.2 mm.

An oil tank capable of storing 50,000 L of oil and gasoline has been completed.

Process of Making 50,000 Liter Super Large Oil Tank. Bulk Tank Manufacturing Factory

"우리 주변의 소중한 과정들을 당신께 선물합니다"

📧 Contact : allprocessofworld@gmail.com

All process of world

대형 유류 탱크 제작 공장 소개 및 초기 단계

충청북도 음성에 위치한 대형 유류 탱크 제조 공장 소개 (국내 최초 이중벽 탱크 제조)

하루 3개의 대형 탱크 생산, CNC 가스 절단기를 이용한 탱크 상단 절단

절단 작업 시간 (30분~1시간), 3200mm 원형 철판 제작

자석 크레인, 플랜징 머신, 롤링 프레스 머신을 이용한 용접 용이한 형태로의 변형

탱크 상단 완성, 3025mm 강판을 이용한 탱크 본체 제작 시작

벤딩 머신을 이용한 탱크 형태 제작, 내부 용접 레일 설치 및 자동 용접기 사용

레일을 따라 이동하며 용접, 연마 작업, 탱크 내부 첫 번째 용접 완료

강판 연결 공정 (3개 강판 연결), 잠수식 자동 용접기 사용

완전 용접을 위한 탱크 회전, 플럭스 사용, 본체 내부 용접 완료, 크레인을 이용한 본체와 상판 연결

본체와 상판 연결 부위 용접, 단일 자동 용접기 사용, 본체와 상판 연결 완료

맨홀 조립을 위한 치수 측정, 산소 절단기를 이용한 맨홀 구멍 제작

오차 없이 완료해야 하는 고난이도 작업, 맨홀 부착 공간 완성

맨홀 부착, 탱크 내부 진입 가능한 검사 맨홀, 맨홀 제작 완료

강판 외부 용접, 플럭스 사용, 회전 탱크에서 용접 작업 진행, 비파괴 검사 장비 사용

비파괴 검사 (탱크 손상 없이 결함 확인), 결함 및 균열 검사

자분탐상검사, 유리섬유 매트 부착, 수지 용액 도포

FRP 외장 코팅 공정, 유리섬유와 수지 도포 (3회 반복)

롤링 작업, 롤러 세척, 마무리 수지 코팅

열풍기 건조 (겨울철 35~40도에서 1시간 건조), 오일 프레스 부착

제작 완료된 탱크 이동 및 적재, FRP 코팅 두께 측정 (3.2mm 이상)

50,000L 유류 및 휘발유 저장 가능한 탱크 완성
