GW CAD LM은 기계 설계에 꼭 필요한 기능만 담은 CAD 솔루션입니다.

부품 설계에 GW CAD LM의 특화 기능을 활용하면 얼마나 더 쉽고

간편해질 수 있는지 여섯 가지 작업을 통해 직접 확인해

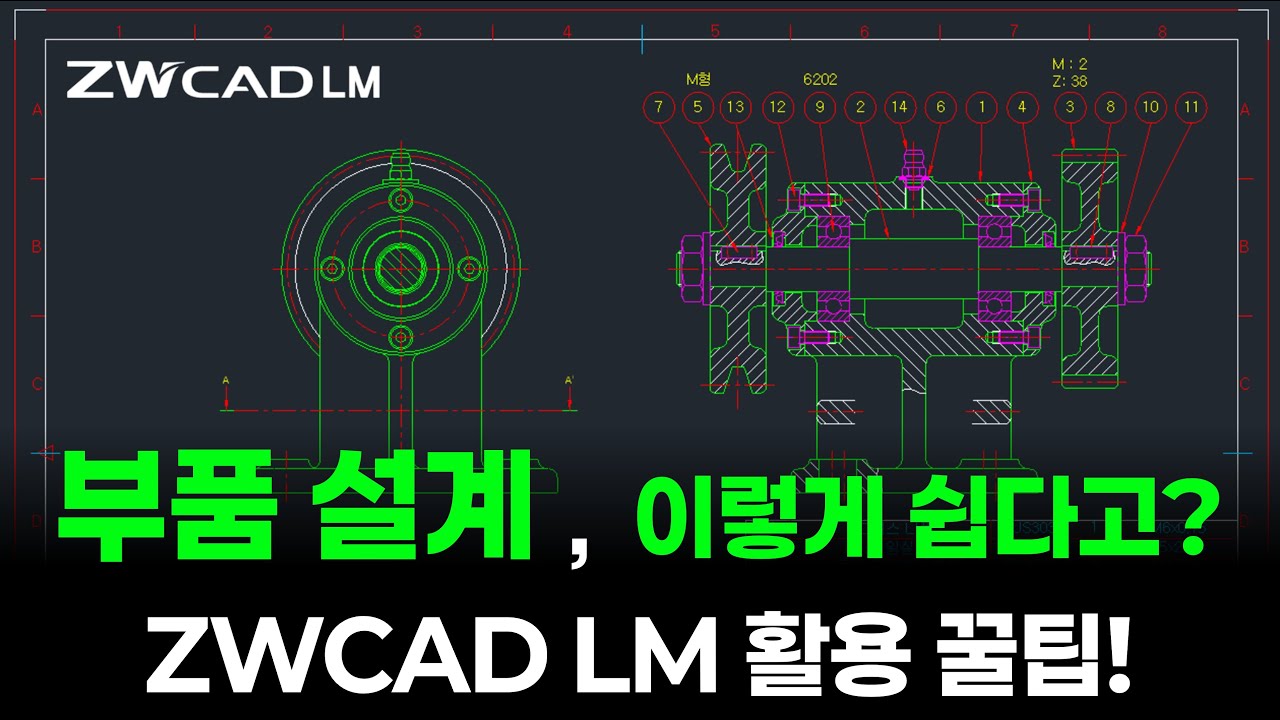

보겠습니다. 동력 전달 장치의 커버 부품 도면을 작성하기 위해 조립도에서

커버 형상을 추출합니다. GW CAD LM CAD의 그리기, 수정,

주석, 도면층, 블록 등 설계에 필요한

모든 명령어를 지원하기 때문에 형상을 정밀하게 추출하고 투상도를 손쉽게

작성할 수 있습니다. GW CAD LM은 설계자의 작업 스타일에 따라 두 가지 작업

공간을 제공합니다. 첫 번째는 2D 제도 및 주석 작업 공간으로 리본 인터페이스를 통해

명령어와 도구에 접근할 수 있습니다. 두 번째는 GW CAD 클래식 작업

공간으로 익숙한 클래식 메뉴 방식의 인터페이스를 제공하여 기존 CAD

사용자도 편리하게 사용할 수 있습니다. 이 두 가지 작업 공간 중

원하는 방식으로 전환하며 작업을 진행할 수 있어 효율성을 더욱 높일

수 있습니다. 일반적으로 도면 양식은 기존에 작성된 양식을 복사해 놓고

축척을 변경하는 방식으로 사용하곤 합니다. 하지만 부품 크기에 따라

적절한 축척을 맞추는 작업은 번거롭고

시간이 소요됩니다. GW CAD LM 다중 프레임 설정 기능은 하나의 도면에서

여러 도면 프레임을 삽입하고 관리하는 기능입니다. 다중 프레임 설정 기능을

사용하면 영역을 지정하는 것만으로도 부품 크기에 맞는 축척이 자동

지정됩니다. 이를 통해 간편하게 도면 양식을 삽입할 수 있습니다. 또한

삽입된 도면 양식의 표제란 속성이

정의되어 있어 편집 대화 상자를 통해 내용을 쉽게 수정할 수

있습니다. 치수 기입은 도면 작성에서 가장 중요한 작업 중 하나입니다.

일반적으로 기본 치수 기능을 사용할 경우 객체의 형태에 따라 선형, 정렬,

각도, 반지름, 지름 치수를 선택하여 개별적으로 치수를 기입해야

합니다. 이 과정에서 보다 빠르게 작업하기 위해 단축키를 외워 사용하는

방법도 있지만 단축키가 길고 다양하기

때문에 익히기 어려우며 실수로 잘못된

단축키를 입력하기 쉽습니다. GW CAD LM 이러한

불편함을 해소하기 위해 강력한 파워 치수 기능을 제공합니다.

파워 치수 기능은 선택한 객체의 형태를 자동으로 인식하여 적절한 치수를

기입하는 기능입니다. 하나의 파워 치수 기능으로 선형 치수, 지름 치수, 반지름 치수,

각도 치수 등 다양한 치수를 빠르게

기입할 수 있습니다. 정말 편리한 점은 방금

삽입했던 다중 프레임의 척도 설정에

따라 치수의 축척이 자동으로 조정된다는 것입니다. 예를 들어, 치수

축척(스케일) 값을 변경하지 않고 치수를 기입할 경우, 치수가 도면

척도에 맞지 않게 크거나 작게 그려질

수 있습니다. 하지만 파워 치수를 사용하면 도면의 척도에 맞춰 치수

크기가 자동으로 조정되어 기입됩니다. 이러한 기능 덕분에 설계자는

치수 설정에 신경 쓰지 않고 설계에만 집중할 수 있습니다.

기계 장치의 원활한 조립과 기계적

성능을 유지하기 위해서는 공차를 적용하는 것은

필수입니다. GW CAD LM 기계 설계에 특화된 CAD 솔루션으로 공차

기입이 매우 편리합니다. 치수를 더블 클릭하고 대화

상자에서 끼워맞춤 공차 또는 일반 허용차를 간편하게 입력하여 치수의 공차를 적용할 수 있습니다.

또한 자주 사용하는 끼워맞춤 공차가 시각적으로 표시되어 공차를 쉽게 적용할 수 있는 점도 매우 유용합니다.

기계 설계에서 상세도는 복잡하거나 치수 기입이 어려운 부분을 확대하여 도면 해독을 용이하게 하고 설계 의도를 정확하게 전달하는 중요한 역할을 합니다.

상세도를 작성하기 위해서는 확대할 영역을 복사하고 그에 맞는 축척을 설정하여 치수를 기입하는 등 여러 번의 복잡한 작업이 필요합니다.

이러한 과정을 GW CAD LM에서는 상세 보기 기능을 활용해 단숨에 상세도를 삽입할 수 있습니다.

선택한 영역을 자동으로 확대하여 별도의 수정 작업 없이도 손쉽게 상세도를 작성할 수 있습니다.

또한 상세도 삽입 후에는 상세도 축척에 맞춰 치수 값이 자동으로 조정되어 정확한 치수가 기입되기 때문에 수동으로 치수 값을 조정하는 번거로움이 없어집니다.

ISO 규격을 준수하는 표면 거칠기 기능을 지원하여 기계 설계 도면에

필요한 표면 거칠기를 정확하고 간편하게 기입할 수 있습니다. 표면

거칠기 설정을 통해 기호의 색상과 크기를 조정할 수 있습니다. 방금

설정한 것을 템플릿으로 저장해 두면

반복적인 작업을 생략하고 효율적으로

작업을 진행할 수 있습니다. 기호의 유형과 문자를 입력한 후 치수 보조선

객체를 선택하여 표면 거칠기 기호를 기입할 수 있어 설계자는 더욱

정확하고 일관된 도면을 작성할 수 있습니다. 또한 데이텀, 기하 공차도

대화 상자를 통해 쉽게 기입할 수 있습니다. GW CAD LM은 기계 설계를

위한 강력하고 직관적인 CAD 솔루션으로 도면 및 상세도 작성,

치수 기입, 공차, 표면 거칠기, 기하 공차

등 다양한 작업을 쉽고 빠르게 처리할

수 있습니다. 이를 통해 설계 시간을 단축하고 정확도를 높이며 전문적이고

효율적인 도면 작업을 지원합니다. 사용자 맞춤형 설정으로 반복적인

작업을 자동화할 수 있는 편리함까지 더한 GW LM은 모든 기능들이

하나로 결합된 완벽한 설계 도구입니다. GW CAD와 LM 함께라면 복잡한 기계

설계도 간편하고 효율적으로 해결할 수

있습니다. 다음 영상에서는 GW 3D, GW CAD, LM을 함께

활용하는 방법에 대해 알아보겠습니다. 감사합니다.

부품설계, ZWCAD LM을 활용해 더 쉽게 작업하는 방법은?

캐드신

ZWCAD LM 소개 및 부품 설계 기능 활용

ZWCAD LM은 기계 설계에 필요한 기능을 갖춘 CAD 솔루션이다.

부품 설계에서 ZWCAD LM의 특화 기능을 활용하는 방법을 소개한다.

조립도에서 커버 형상을 추출하여 도면을 작성하는 과정을 보여준다.

2D 제도 및 주석 작업 공간과 클래식 메뉴 방식의 작업 공간을 제공한다.

다중 프레임 설정 기능을 통해 부품 크기에 맞는 축척을 자동으로 지정한다.

효율적인 치수 기입 및 공차 적용 기능

파워 치수 기능으로 객체 형태를 자동 인식하여 다양한 치수를 빠르게 기입한다.

다중 프레임의 척도 설정에 따라 치수의 축척이 자동 조정된다.

공차 기입 기능을 통해 끼워맞춤 공차 또는 일반 허용차를 간편하게 입력한다.

자주 사용하는 끼워맞춤 공차가 시각적으로 표시되어 편리하다.

상세도 작성 및 표면 거칠기 기능

상세 보기 기능으로 확대할 영역을 자동으로 확대하여 상세도를 삽입한다.

상세도 삽입 후에는 상세도 축척에 맞춰 치수 값이 자동 조정된다.

ISO 규격을 준수하는 표면 거칠기 기능을 지원한다.

표면 거칠기 기호를 정확하고 일관되게 기입할 수 있다.

데이텀, 기하 공차도 대화 상자를 통해 쉽게 기입 가능하다.

도면 및 상세도 작성, 치수 기입, 공차, 표면 거칠기 등 다양한 작업을 쉽고 빠르게 처리한다.

설계 시간 단축 및 정확도 향상을 지원한다.

사용자 맞춤형 설정으로 반복적인 작업을 자동화할 수 있다.

복잡한 기계 설계를 간편하고 효율적으로 해결할 수 있다.
